ASS-P+QBS
ASS-P+QBS Indicadores multitono
- Sirena multitono cuadrada combinada de 94 mm y luz LED múltiple intermitente
- Luz con un potente efecto de señalización frontal/lateral elevada
- grado de protección alto IP66
- Tecnología piezoeléctrica, 8 tonos diferentes, presión acústica máx. 103 dB (A)
- presión acústica ajustable de forma continua con potenciómetro
- 4 patrones de destello distintos controlables de forma externa
- para aplicaciones industriales y generales
Datos técnicos de indicación luminosa
| Carcasa | 94 mm (cuadrado), Policarbonato, estabilizado UV rojo (RAL 3000) |
| Calota | Policarbonato, interior acanalado naranja, rojo, claro, azul, verde o amarillo |
| Tipo de montaje | horizontal, vertical o Cualquiera |
| Entrada de cable | Parte trasera: Arandela 5-10 mm, entrada de cable lateral opcional con prensaestopa (ambos lados) (tipo de accesorios AKV) |
| Técnica de conexión | Terminal de rosca-enchufable 2,5 mm² |
| Corriente de fuga | 0,003 A |
| Tipo de luz | Indicador LED luz, Indicador LED luz intermitente o Indicador luz LED multi-estroboscópica |
| Elemento de iluminación | High Power LEDs |
| Período de funcionamiento | 100 % |
| Vida útil | Elementos de iluminación: >50.000 h |
| Temperatura de funcionamiento | -30 °C / +60 °C |
| Grado de protección | IP66 & UL Type 4/4x/13 |
| Resistencia a impactos | IK09 |
| Peso | 300 g |
Datos técnicos de indicación acústica
| Carcasa | Policarbonato, estabilizado UV |
| Tipo de montaje | horizontal, vertical o Cualquiera, Apertura de salida de sonido hacia abajo u horizontal |
| Entrada de cable | Parte trasera: Pasacables de 5-10 mm lateral: se puede montar prensaestopa AKV M20x1,5 7-14 mm |
| Técnica de conexión | Terminal de rosca/enchufable hasta 2,5 mm² |
| Corriente de fuga | 0,003 A |

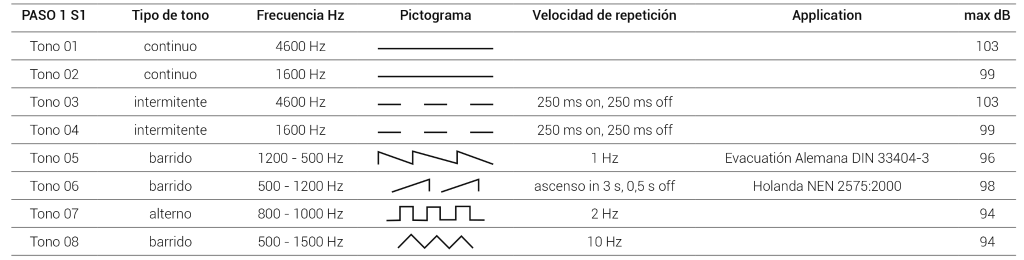

| Tipo de tono | 8 Tonos, 1 Tonos controlables de forma externa, véase la tabla de tonos |
| Volumen | 103 dB (Ajustable mediante potenciómetro) |
| Frecuencia de tono | 500-4.600 Hz |
| Período de funcionamiento | 100 % |
| Temperatura de funcionamiento | -30 °C / +60 °C |
| Grado de protección | IP66 & UL Type 4/4x/13 |
| Resistencia a impactos | IK09 |
| Peso | 300 g |
Dispositivo luminoso
| Type | Color de la calota | Tensión nominal | Rango de voltaje (V) | Corriente nominal (A) | Nr. artículo |
|---|---|---|---|---|---|
| QBS | amarillo | 24-48 V AC/DC | 19-60 V AC 18-85 V DC | 0,420 | 874177408 |
| QBS | amarillo | 110-240 V AC | 80-265 | 0,100 | 874177313 |
| QBS | azul | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874175408 |
| QBS | azul | 110-240 V AC | 80-265 | 0,040 | 874175313 |
| QBS | claro | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874174408 |
| QBS | claro | 110-240 V AC | 80-265 | 0,040 | 874174313 |
| QBS | naranja | 24-48 V AC/DC | 19-60 V AC 18-85 V DC | 0,420 | 874171408 |
| QBS | naranja | 110-240 V AC | 80-265 | 0,100 | 874171313 |
| QBS | rojo | 24-48 V AC/DC | 18-60 V AC 18-85 V DC | 0,300 | 874172408 |
| QBS | rojo | 110-240 V AC | 80-265 | 0,090 | 874172313 |
| QBS | verde | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874176408 |
| QBS | verde | 110-240 V AC | 80-265 | 0,040 | 874176313 |
Dispositivo acústico
| Type | Tensión nominal | Rango de voltaje (V) | Corriente nominal (A) | Frecuencia de red | Nr. artículo |
|---|---|---|---|---|---|
| ASS-P | 24 V AC/DC | +/- 10 % | 0,100 | 50-60 Hz | 874060405 |
| ASS-P | 48 V AC/DC | +/- 10 % | 0,075 | 50-60 Hz | 874060408 |
| ASS-P | 110-120 V AC | +/- 10 % | 0,040 | 50-60 Hz | 874060310 |
| ASS-P | 230-240 V AC | +/- 10 % | 0,410 | 50-60 Hz | 874060313 |
Accesorios
| Type | Tipo de accesorios | Peso | Nr. artículo | |
|---|---|---|---|---|
 | ASK | Set de tornillos para la serie A / Q en tamaños 1 y 2 | 2 g | 874045900 |
 | PIN | Pasador de ajuste para zumbadores piezoeléctricos | 1 g | 813909405 |
 | AMK | Set de montaje para la combinación de varios equipos de señalización del mismo tamaño | 10 g | 874010900 |
 | AW1 | Escuadra para indicadores multitono "A" o luces "Q" de tamaño 1 | 152 g | 874041900 |
 | AG1 | Junta plana para la correcta instalación IP66 en superficies lisas | 19 g | 874021900 |
 | AKV | Prensaestopa M20x1,5 | 14 g | 698800026 |
